Rozszyfrowywanie kabli z radia
Witam!
Jestem noga w tych sprawach, więc z góry sorry za lamerskiego posta, ale nie potrafie podłączyć mnojego nowego(starego) Kenwooda. W moim poprzednim podłączałem masę, dwa plusy (żółty i czerwony) razem przez bezpiecznik, do tego głośniki i wszystko grało.

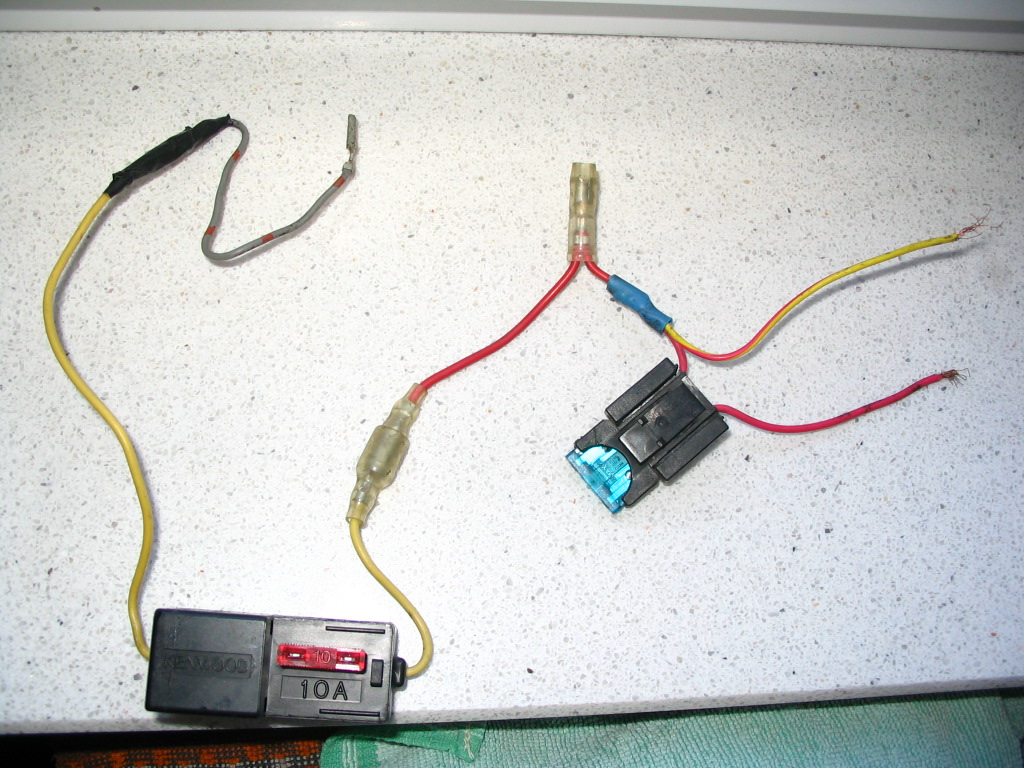

A teraz mam tak jak na drugiej fotce, a do tego jeszcze było to coś z pierwszej, ale to rozumiem że jakiś dodatkowy bezpiecznik i filtr przeciwzakłóceniowy, więc to mi raczej niepotrzebne
Chce to tylko podłączyć tak jak stare radio, bez stacyjki i innych takich, ale do szczęścia brakuje mi żółtego przewodu

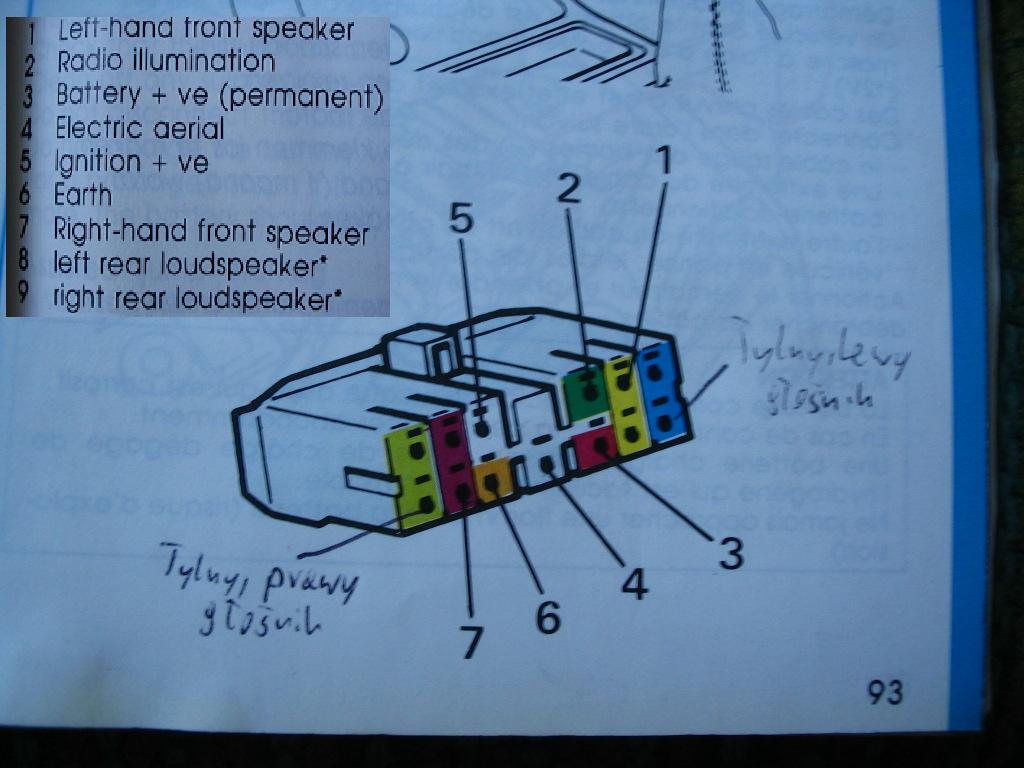

Wie ktoś co z tym zrobić?? Dla ułatwienia wstawiłem w paincie cyferki i zdjęcie wtyczki z Puga, dlatego najlepiej by było jak dziecku, np połącz 3 i 4 i wciśnij w 7
Jestem noga w tych sprawach, więc z góry sorry za lamerskiego posta, ale nie potrafie podłączyć mnojego nowego(starego) Kenwooda. W moim poprzednim podłączałem masę, dwa plusy (żółty i czerwony) razem przez bezpiecznik, do tego głośniki i wszystko grało.
A teraz mam tak jak na drugiej fotce, a do tego jeszcze było to coś z pierwszej, ale to rozumiem że jakiś dodatkowy bezpiecznik i filtr przeciwzakłóceniowy, więc to mi raczej niepotrzebne
Chce to tylko podłączyć tak jak stare radio, bez stacyjki i innych takich, ale do szczęścia brakuje mi żółtego przewodu
Wie ktoś co z tym zrobić?? Dla ułatwienia wstawiłem w paincie cyferki i zdjęcie wtyczki z Puga, dlatego najlepiej by było jak dziecku, np połącz 3 i 4 i wciśnij w 7
- Załączniki
-
- Obraz 295.jpg (139.06 KiB) Przejrzano 18964 razy
-
- Obraz 292.jpg (287.75 KiB) Przejrzano 18975 razy
-
- Obraz 299.jpg (83.23 KiB) Przejrzano 18975 razy
Peugeot 205 1.4GT LPG
Jeśli bardzo chcesz zobaczyć moje autko to zapraszam na: http://www.Rychu.205.pl
Jeśli bardzo chcesz zobaczyć moje autko to zapraszam na: http://www.Rychu.205.pl
może jestem zdeka niekumatsu, ale z obrazków niewiele czaję, nic to...
W każdym normalnym radiu, jeśli chcesz podpiąć na stałe, podłączasz czarny do masy, żółty z czerwonym do plusa i wszystko bangla. Sprytniejsze kostki mają plus przepinany na kablach (tak jak na 2. fotce). Jeśli nie masz żółtego to coś niehalo, gdzieś musi być, w kostkach przy radiu zawsze kolory się zgadzają, więc nie ma bata...
EDIT:
Masz schematy kostek, dasz radę
W każdym normalnym radiu, jeśli chcesz podpiąć na stałe, podłączasz czarny do masy, żółty z czerwonym do plusa i wszystko bangla. Sprytniejsze kostki mają plus przepinany na kablach (tak jak na 2. fotce). Jeśli nie masz żółtego to coś niehalo, gdzieś musi być, w kostkach przy radiu zawsze kolory się zgadzają, więc nie ma bata...
EDIT:
Masz schematy kostek, dasz radę
- Rychu
- Uzalezniony
- Posty: 609
- Rejestracja: 21 paź wt, 2003 9:56 pm
- Numer Gadu-gadu: 0
- Lokalizacja: Katowice
- Kontakt:
No właśnie widzisz, tego mi brakowało Czyli jak widać na fotce pod czarnym powinien wychodzić jeszcze żółty, którego nie ma A więc wystarczy dorobić i będzie grało
Dzięki
P.S Czyli te dodatkowe bezpieczniki mogę sobie podarować, co?? Bo mam tylko radio + 4 głośniki, bez wzmachola, zmieniarki... itd
Dzięki
P.S Czyli te dodatkowe bezpieczniki mogę sobie podarować, co?? Bo mam tylko radio + 4 głośniki, bez wzmachola, zmieniarki... itd
Peugeot 205 1.4GT LPG
Jeśli bardzo chcesz zobaczyć moje autko to zapraszam na: http://www.Rychu.205.pl
Jeśli bardzo chcesz zobaczyć moje autko to zapraszam na: http://www.Rychu.205.pl
- Lord Devil
- Peugeot 205 Master
- Posty: 2609
- Rejestracja: 26 mar pt, 2004 1:44 pm
- Posiadany PUG: 205 CTi i 205 GTi Griffe
- Numer Gadu-gadu: 6446898
- Lokalizacja: Lublin
- Kontakt:
Te bezpieczniki z założenia są dobre, na foto są do bani, bo ktoś je tysiąc razy drutował. Jeżeli radio Twoje ma z tyłu bezpiecznik to spokojnie daruj sobie te z foto, jeżeli nie ma bezpiecznika to zamontuj jeden przed radiem na plusie rzecz jasna dla ochrony radia w razie czego.
Car Valeting, Car Detailing.
- Rychu
- Uzalezniony
- Posty: 609
- Rejestracja: 21 paź wt, 2003 9:56 pm
- Numer Gadu-gadu: 0
- Lokalizacja: Katowice
- Kontakt:
Na szczęście jest w radiu, więc już wszystko wiem
Dzięki za odpowiedzi
Dzięki za odpowiedzi
Peugeot 205 1.4GT LPG
Jeśli bardzo chcesz zobaczyć moje autko to zapraszam na: http://www.Rychu.205.pl
Jeśli bardzo chcesz zobaczyć moje autko to zapraszam na: http://www.Rychu.205.pl
- Pieraś
- Peugeot 205 Master
- Posty: 2978
- Rejestracja: 26 wrz ndz, 2004 11:47 am
- Posiadany PUG: sprzedany
- Numer Gadu-gadu: 696324
- Lokalizacja: Zielona Góra
ja sie tu dolacze i zapytam (mam kenwooda 4034G.... bo u mnie w tej czesci kostki (ISO) od zasilania jest zolty (baterry), bialo niebieski (power control), red (ignition), black (masa)
- rozumiem, ze czerwony sie podpina np. do kabla na wyjsciu stacyjki jesli chce sie by
radio gralo tylko przy przekreconej stacyjce
- zolty to do kabla w ktorym caly czas jest prad (czyli podtrzymanie pamieci chyba)
- a ten bialo niebieski ???????
- rozumiem, ze czerwony sie podpina np. do kabla na wyjsciu stacyjki jesli chce sie by
radio gralo tylko przy przekreconej stacyjce
- zolty to do kabla w ktorym caly czas jest prad (czyli podtrzymanie pamieci chyba)
- a ten bialo niebieski ???????
Nałogowy czytelnik forum... ... i były kierowca wysoko kręconego LWA
Był: Peugeot 205 Color Line .... posiadałem go przez 6 lat. Wspomnienia .... pozytywne.
Jest: Mitsubishi Galant Elegance 2.0 16V, kombi, 2000/2001 + Yamaha Fazer FZS600 2003r.
Był: Peugeot 205 Color Line .... posiadałem go przez 6 lat. Wspomnienia .... pozytywne.
Jest: Mitsubishi Galant Elegance 2.0 16V, kombi, 2000/2001 + Yamaha Fazer FZS600 2003r.
- Pieraś
- Peugeot 205 Master
- Posty: 2978
- Rejestracja: 26 wrz ndz, 2004 11:47 am
- Posiadany PUG: sprzedany
- Numer Gadu-gadu: 696324
- Lokalizacja: Zielona Góra
no coz ... jak sie okazalo w peugeocie jednak byla tez kostka iso i kable sa w takim samym ukladzie jak w radio bo sprawdzilem
a ten bialo niebieski to jest chyba od wysuwanej anteny bo na tej czesci co wchodzi radio tej mniejsze kostce tez jest kabel bialo niebieski wychodzacy z napisem P.CONT i ANT CONT (dwa takie - wg instrukcji to do anteny wysuwanej)
a ten bialo niebieski to jest chyba od wysuwanej anteny bo na tej czesci co wchodzi radio tej mniejsze kostce tez jest kabel bialo niebieski wychodzacy z napisem P.CONT i ANT CONT (dwa takie - wg instrukcji to do anteny wysuwanej)
Nałogowy czytelnik forum... ... i były kierowca wysoko kręconego LWA
Był: Peugeot 205 Color Line .... posiadałem go przez 6 lat. Wspomnienia .... pozytywne.
Jest: Mitsubishi Galant Elegance 2.0 16V, kombi, 2000/2001 + Yamaha Fazer FZS600 2003r.
Był: Peugeot 205 Color Line .... posiadałem go przez 6 lat. Wspomnienia .... pozytywne.
Jest: Mitsubishi Galant Elegance 2.0 16V, kombi, 2000/2001 + Yamaha Fazer FZS600 2003r.
- aver
- Junior
- Posty: 275
- Rejestracja: 17 sty czw, 2013 12:17 am
- Posiadany PUG: XTD
- Numer Gadu-gadu: 0
- Lokalizacja: Konin-Poznań
Re: Rozszyfrowywanie kabli z radia

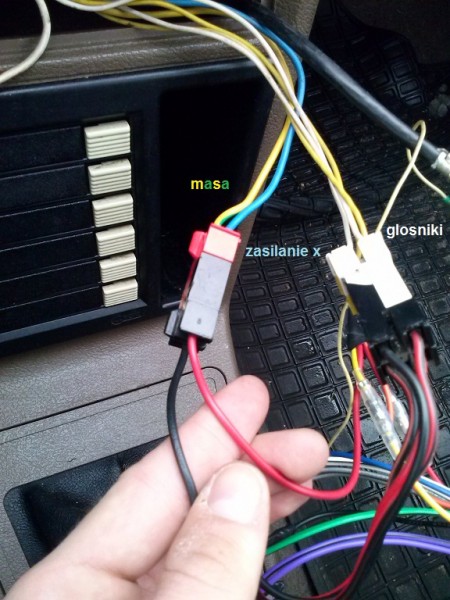

odswiezam bo mam problem z nowym radiem. kupilem przejsciowke peugeot - iso. ale w mojej 205tce sa zupelnie inne kostki. wiec postanowilem ze korzystając z posiadanej przejsciowki podepnę sie pod auto.
glosniki podlączone. masa podlaczona, i zasilanie (kabel niebieski) rowniez. problem jest taki ze radio sie resetuje, a działa tylko po przekreceniu kluczyka w stacyjce.
domyslam sie ze ten niebieski to wlasnie zasilanie ze stacyjki. i nawet jesli podlacze z kostki iso kabel czerwony,zolty i pomaranczowy, to i tak nie bedzie stalego pradu z akumulatora.
nie mam miernika, ani nie chce sie bawić z żarówką. wiem moge podjechac do jakiegos elektryka, ale najpierw chcialem grzecznie zapytać tutaj i może ogarne to samemu.
reasumując w radiu nie ma stalego podtrzymywania + z aku.
jest jeszcze jeden kabel. pojedynczy, biały (na foto "??") domyslam sie ze wlasnie to jest to z akumulatora, ale chcialem sie upewnic pytając was.(podlaczylem ten bialy kabel (??) pod czerwony z iso i radio nie działało - mozliwe ze cos zrobilem zle, lecz watpie)
problem2, gdy slucham stacji radiowych, a wyszukuje ich bardzo duzo ( wiecej niz w o wiele nowszym aucie ojca) to sa zakłocenia, przebicia z innych kanałów. powodem jest kabel antenowy? wtyczka? czy ten niebieski cienki od wzmacniacza?
glosniki podlączone. masa podlaczona, i zasilanie (kabel niebieski) rowniez. problem jest taki ze radio sie resetuje, a działa tylko po przekreceniu kluczyka w stacyjce.
domyslam sie ze ten niebieski to wlasnie zasilanie ze stacyjki. i nawet jesli podlacze z kostki iso kabel czerwony,zolty i pomaranczowy, to i tak nie bedzie stalego pradu z akumulatora.
nie mam miernika, ani nie chce sie bawić z żarówką. wiem moge podjechac do jakiegos elektryka, ale najpierw chcialem grzecznie zapytać tutaj i może ogarne to samemu.
reasumując w radiu nie ma stalego podtrzymywania + z aku.
jest jeszcze jeden kabel. pojedynczy, biały (na foto "??") domyslam sie ze wlasnie to jest to z akumulatora, ale chcialem sie upewnic pytając was.(podlaczylem ten bialy kabel (??) pod czerwony z iso i radio nie działało - mozliwe ze cos zrobilem zle, lecz watpie)
problem2, gdy slucham stacji radiowych, a wyszukuje ich bardzo duzo ( wiecej niz w o wiele nowszym aucie ojca) to sa zakłocenia, przebicia z innych kanałów. powodem jest kabel antenowy? wtyczka? czy ten niebieski cienki od wzmacniacza?
- cejot
- Forum Admin
- Posty: 3561
- Rejestracja: 23 kwie pn, 2007 1:37 am
- Posiadany PUG: 205 Automatic, 205 El Charro, 205 ...
- Lokalizacja: Warszawa
Re: Rozszyfrowywanie kabli z radia
Niestety nie mogę teraz przysiąść i dobrze się w zagłębić w twój problem. Kojarzy mi się za to kolorowy rysunek z instrukcji, gdzie były opisane kable. Ewentualnie poszukaj w książce po numerach kabli.
Co do złącza ISO to może pomoże Ci ta strona:
http://www.lightsound.com.pl/montaz-rad ... audi-seat/
Co do złącza ISO to może pomoże Ci ta strona:
http://www.lightsound.com.pl/montaz-rad ... audi-seat/
- pug205gti
- Junior
- Posty: 224
- Rejestracja: 24 maja czw, 2007 10:13 am
- Posiadany PUG: 205
- Numer Gadu-gadu: 0
- Lokalizacja: Malbork
Re: Rozszyfrowywanie kabli z radia
Biały do żółtego z kostki ISO
niebieski do czerwonego z kostki ISO
Jeżeli chcesz słuchać bez kluczyka to do białego podłącz czerwony i zółty z ISO
http://forum.peugeot205.pl/download/fil ... &mode=view
niebieski do czerwonego z kostki ISO
Jeżeli chcesz słuchać bez kluczyka to do białego podłącz czerwony i zółty z ISO
http://forum.peugeot205.pl/download/fil ... &mode=view
- aver
- Junior
- Posty: 275
- Rejestracja: 17 sty czw, 2013 12:17 am
- Posiadany PUG: XTD
- Numer Gadu-gadu: 0
- Lokalizacja: Konin-Poznań
Re: Rozszyfrowywanie kabli z radia
dzieki wielkie dopiero w piątek bede przy samochodzie to tak zrobie i napisze jaki efekt
